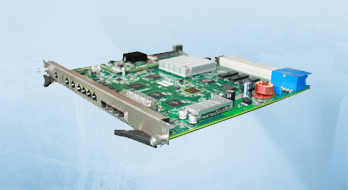

SF1300：ATCA交換板

SF1300是基于ATCA 架構的標準千兆交換板，整板提供64Gbps交換容量。背板符合標準PICMG 3.1（Option 2）規范，其中Fabric通道提供20或24個GE接口，Base通道提供15 個GE，前面板提供4個10GE接口、4個GE接口（可選）。

SF1300配備的OceanPark平臺軟件，該軟件包含了ATCA平臺交換的基本功能。同時集成ShMC功能，符合IPMI 2.0標準，可以兼作ATCA機箱管理模塊。

● 64Gbps交換容量

● 提供完善的底層支持，包括板卡和機箱管理

● 豐富的交換功能，支持二層協議

● 提供完善的CLI操作管理界面，并支持SNMPv3

● 提供詳細的二次開發接口，包括本地API 和RPC 接口

● 完善的系統維護能力，包括固件/軟件版本管理升級、配置管理等

● 支持多用戶訪問，分級訪問提高了系統的安全性

● 提供鏈路監控等可靠性機制，幫助用戶構建高可靠系統

● 既提供豐富的使用功能，也具備用戶擴展的靈活性

>>交換管理配置

>>板卡外部端口管理配置

>>硬件模式切換管理配置

>>機箱管理控制

>>板卡狀態查詢

>>系統事件報告

● 背板支持PICMG 3.1 (Option 2)

板卡規格	標準	ATCA 交換板 PICMG3.1
	尺寸	280mm x 322.5mm x 30.48mm
	重量	1.8KG
背板	Fabric	20或24 x GE
背板	Base	15 x GE，其中2路兼容FE至ShMC槽位
前面板	業務交換	支持4個10GE接口（SFP+），可選4個GE接口（RJ45）
	管理接口	1個RJ45串口連接到IPMC及主控CPU 1個RJ45 Eth0管理網口到主控CPU 1個RJ45 Eth1管理網口到Base交換
	LED	支持OOS LED，Power LED，Status LED，Hotswap LED
	USB	主控CPU USB2.0接口
平臺管理	IPMI	板載IPMC，兼容PICMG 3.0/IPMI 2.0
環境	工作溫度	0 ~ 45oC
	存儲溫度	-40 ~ 70oC
	濕度	5% ~ 90%
電源	類型	-48V 冗余
	最大功率	100W
	輸入范圍	36 ~ 75VDC
規范		CE Emission、FCC Class A
規范		RoHS Compliant

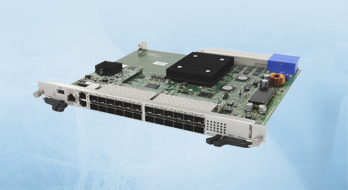

SF3600：ATCA交換板

SF3600 是基于ATCA 架構的標準10G/40G交換板，整板提供640Gbps交換容量。背板符合標準PICMG 3.1（Option 9K/KR）規范，其中Fabric 通道提供12個10GE或40GE接口，Base通道提供14個GE接口，前面板提供24個10GE接口。SF3600配備UNOS交換軟件，支持二層交換與三層路由功能，同時還提供靈活的ACL和訪問安全性等功能。同時集成ShMC功能，符合IPMI 2.0標準，可以兼作ATCA機箱管理模塊。

● 支持風暴抑制（未知單播/未知組播/廣播風暴抑制）

● 支持VLAN標記

● MAC地址表特征

>>支持靜態MAC表項

>>支持MAC地址自動學習和老化

>>支持MAC地址學習限制

● 支持鏈路聚合

● 支持STP、RSTP、MSTP等鏈路環網保護

● 支持二層組播

● 支持三層功能

● 訪問安全性

>>支持用戶分級管理和口令保護

>>支持DOS防御

>>支持ARP綁定（MAC、IP、Port綁定）

● 管理與維護

>>提供Telnet、SSH遠程配置和本地串口配置CLI

>>支持LLDP

>>支持DHCP Client/Server/Relay

>>支持DNS與NTP時間同步

>>提供SNMP和WebUI

板卡規格	標準	ATCA 交換板 PICMG3.1
	尺寸	280 mm x 322.5 mm x 30.48mm
	重量	2.3KG
背板	Fabric	支持12 x 40G背板接口
背板	Base	14 x GbE至Node槽位和ShMC槽位
前面板	業務交換	支持24個10GE接口（SFP+）
	管理接口	1個RJ45串口連接到IPMC及主控CPU 1個RJ45 Eth0管理網口到主控CPU 1個RJ45 Eth1管理網口到Base交換
	LED	支持OOS LED，Power LED，Status LED，Hotswap LED和主備倒換LED
	USB	主控CPU USB2.0接口
平臺管理	IPMI	板載IPMC，兼容PICMG 3.0/IPMI 1.5
交換參數	MAC Entries	128K
	VLAN	4K
	IP Table	16K IPv4 / 8K IPv6
環境	工作溫度	0 ~ 45oC
	存儲溫度	-40 ~ 70oC
	濕度	5% ~ 90%
電源	類型	-48V 冗余
	最大功率	120W
	輸入范圍	36 ~ 75VDC

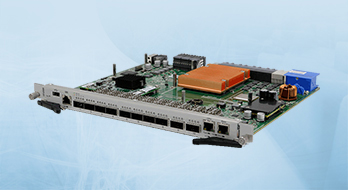

SF4800：ATCA交換板

SF4800是基于ATCA架構的標準40G/100G交換板，整板提供3.2Tbps交換容量。背板兼容標準PICMG 3.1（Option 9K/KR）規范，其中Fabric 通道提供14個100GE或40GE接口，Base通道提供14個GE接口，前面板提供10個100GE接口，Zone3擴展后出板提供8個100GE接口。

SF4800配備UNOS交換軟件，支持二層交換與三層路由功能。同時集成ShMC功能，符合IPMI 2.0標準，可以兼作ATCA機箱管理模塊。

● 3.2Tbps交換容量
